流石に草臥れてるのでレストアしました。

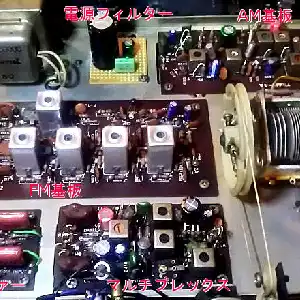

造りがしっかりしてますのでレストアし易い。信号路系のフィルムコンも交換しました。

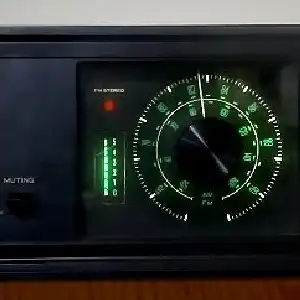

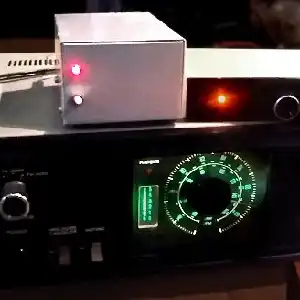

デザインが素晴らしい。感度が良くチューニングインジケーターフル点灯。自作したデジタルアンプ
（リニア電源とした）を従えて活躍してます。AMの音の良さを再認識。ラジオを生活の友にしよう。

これとは違いますがTUー777を所有していたことがあります。温かみのある良い音でしたが時間と共に同調がずれる傾向がありました。のちにオンキョーのサーボつきチューナーとゆうのが発売されて同調が安定しているのでそちらに変更しましたが音は山水のほうが好みにあっていたような記憶があります。

TU-777はTU-555の上級機ですね。似たようなデザインですけど一回り大型。さぞ高性能だったでしょね。
↑でインジケーターフル点灯と書きましたが、インジケーター上の同調指針振切りの書き間違いでっす。

今日もTU-555で巨人・阪神戦ナイター中継を。ホントに良い音。ワイドレンジでクリアかつ臨場感。
いや～、チューナーって50年以上前にもう完成されてたんですかね。今でも通用すると思います。

チューナーというのはモノによって意外に音が違うのが不思議と言えば不思議です。最近はどのメーカーもあまり重視していないような・・・

確かカタログ上のSN比が100dBあり、当時のプリメインアンプの80数dBに比べてスゴイと思っていました。しかしSN比測定時の入力電圧が表示されておらず、6dB程度は割り引くべきと後日気づきました。

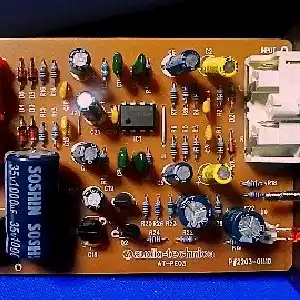

オペアンプ使ったこの安物イコライザーアンプ。しっかし、ウン十万円のシロモノでも同じよな回路だったりします。
こんな単電源じゃなくて当然の如く正負両電源ですけど。単電源はオモチャ。Hi-Fiアンプは両電源鉄則。ま、そりゃ
そうでしょうけどね。でも聴いてみますと単電源悪くありません。両電源だと単電源のように出力コンデンサーは不要。
そこは有利かな。ただ、バイアス掛けてはいますけど、0v跨ぎで動作してます。どうなんでしょ。拙者は天邪鬼で・・・。。。

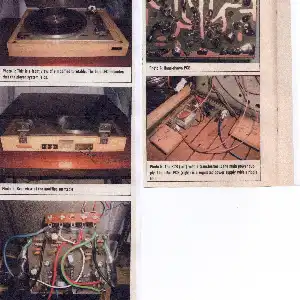

おりょっ。海外の雑誌に載ったんでしょか。凄い。>hand drawn PCB。自作のprinted circuit board(基板)ですね！

そうざます。日本語より英語のほうが得意なもんで（←　嘘Eight hundred)

↑プレーヤーは日立製でしょうか。日立、三菱、東芝。重電、発電から軍備品から白物家電からオーディオまで。
本業からみると大した儲けにもならないのにガンバッテましたもんね。日立、三菱、東芝はそこいらじゅうに
パパママストアがありました。当時は真空管も取り寄せてくれました。三菱ストアで頼んだらＴＥＮ製の球が。
三菱の真空管製造は早くに終わってましたでしょ。さすがに日立や東芝、松下の球は売れません。なのでＴＥＮ。

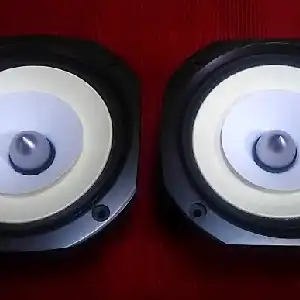

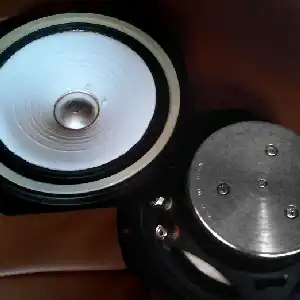

速攻。メクラ板を作って2個のユニットを取り付けた。10cmスコーカーはEMIC製のフルレンジを使用。最高のユニットです。
ツイーターはロカンシーパイオニア製でオリジナルと同じ36mm径。バックキャビティ付きですのでF0が低いと思われます。
メッチャ良い感じ。見かけもオリジナル風だしね。どれどれ。音はどうかな～。

悪くはないんだけどやっぱしコウルサいな～。使った2個のユニットはオリジナルユニットよりF0が低いので下まで伸びてるかな。
ネットワークを見てみたらウーハーはフルレンジ使用だった。小箱で低音を出すために、D123のようなユニットにランサプラス
だかという石灰か石膏みたいな物質を大量に塗りつけて質量増加。高域特性は落ちてるハズですが、このプラス材が硬質なので
5000Hzくらいまで伸びてそうだ。もうそこを落としちゃいましょう。手持ちのサンスイの空芯コイルを入れます。

おお～ッ。案の定素晴らしい。図上段が下段になったような感じですね。なおスコーカーはコンデンサー1発の-6dB/oct型です。
中高域のウザい盛り上がりと濁りがスッキリ。艶っぽい音色に。ツイータのキレも浮き上がりました。DS-301を従えて歌います。

大変宜しい。能率は低いのですけど、感じさせないスピード感があります。中低域の躍動感はやはりJBL。クリアで明るい音に
感じるのはDS-301との鳴き比べだからでしょうけどね。大音響にすると箱がモーレツに振動することが判りました。箱板が薄い
のとウーハーが上に取り付けられてるのも一因でしょう。天板に重しを乗せます。タイヤ屋さんからタダで入手したホイール
バランス用の離脱した鉛を使用。花瓶に詰め込んでエポキシ流してお終い。＠6Kg完成。天板にこの重量オリベスクを載せた
4311BM。宜しい。オリンパス号を彷彿とさせてくれました。ディープ・パープル『Burn』を。このドッカンバッシャンさよ。

どうやらうまいこと化けたようですね。おめでとうございます。ユニットがまともだとクロス次第という例でしょう。

↑オリベスクぢゃないや。オベリスク。あ～恥ずかし・・・。。。

旧態のONKYOはもう無くなってしまいましたけど、新体制のONKYOは新分野で頑張ってるんですね。
今もウチではONKYOは活躍中！。昔々セプターシリーズのユニットで大鑑巨砲やってた頃が懐かしい。

FR-12Aも鳴ってるよ～。終活終わったらもうコレでいいかなと思っちゃいます。

オンキヨーはユニットも作ってましたね。またいつか本格的にオーディオに戻ってきてくれたら、と思います。自分も同社のトップエンドのプリメインアンプ、A-810を使ってましたので思い入れがあります。

初めて買ったスピーカーがD-200Ⅱでした。
六面化粧仕上げで音もまとまりがよくお気に入りでしたが、買替えのため手放しました。
中古で買ったA-820RSを訪問修理(結局は持ち帰り修理)してもらいもしました。
価格帯最重量級なのに余り売り出されなかった(赤字？)A-919や廉価スピーカー重量競争の末裔D-202AⅡLTDも持っています。
とにかくブームに乗るのは早いが降りどころを間違えるような、落ち着きはないが面白いメーカーだったと思います。

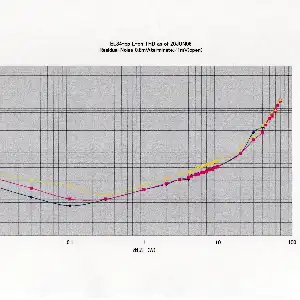

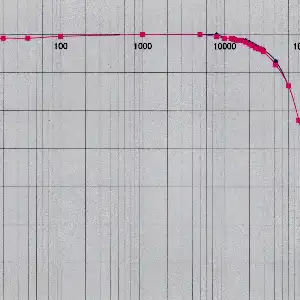

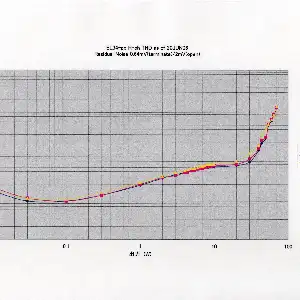

50000Hzで－2dB落ちって超ワイドレンジですね～。拙者のメイン機はイントラ3極管無帰還シングルなので20000Hz
まで届きませんで。歪率は右チャンネルは素晴らしく揃ってますね。しかも1％で35W。ULppでしょうか。いやいや
ＵＬじゃ70Ｗも出ませんもんね。

恐れいります。大昔アキバの森川ショップでキットで購入しました。最初は原回路を忠実に再現したのですが測定と試聴を繰り返すうちに気に入らなくなって結局二度も改造してしまいました。大元はEL34-ppのULですがKNFを併用しています。タンゴのトランスは優秀だと思います。

>大昔アキバの森川ショップ

オーディオ専科はよく覗きましたよ。立派なシャーシー使っててね。華奢なアルミ製じゃなくてスチール製。
ハンマートーンの焼き付け塗装。横目で羨ましがり。彼是相談にものって頂きました。　P＆Cにも密航して。
床にローサーとか米国製トランスがゴロゴロ転がってました。子供連れで入店した際にビタミンQを所望した
んですが、そこの陳列ケースから探してと言われたので0.047μFと0.22μFを4本ばかり選んだところ、マラ
ンツ７用かい。その程度ならくれてやると。無料で頂戴。皆良い方ばかりでした。30数年前の話しですけど。

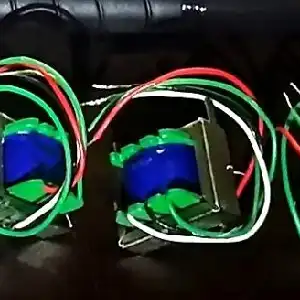

こんな親指の先程度のトランスで大丈夫なのかい？と思われますけど、直流をカットして交流信号変換で使いますから
問題無し。コアはハイライトやオリエントじゃなくて高性能なパーマロイ！。小っちゃくともイイ仕事するハズです。

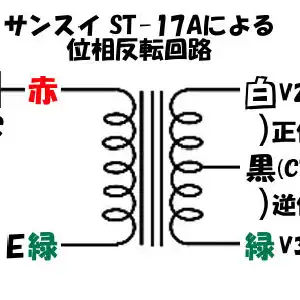

このトランスの2次側はCT基準で上下で反対位相が現れるところがミソなんです。PPアンプの反転段の球が省けます。
もっともこんな仕様は拙者発案ではなく先達さん方が昔発表しておりました。記憶を辿っての焼き直しバージョンです。

ミニワットのPPステレオアンプで球数少なくしようったら12BH7Aだもんね。6BX7もありますがそこまでは必要無し。

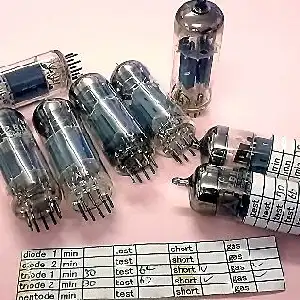

12BH7Aは手持ち探したら8本ありました。松下と日立とＴＥＮ製です。昔211アンプのドライバーに使った残存です。
試験機TV-7で測ってみましたら全球合格。双ユニット差も5％以内でしたからテキトーにどれを差し込んでもＯＫです。

小さな手頃なシャーシーめっけ。何作ろうとして止めたのか思い出せない。6V6GTシングルあたりだったのかな。シャーシーは
たいがいラジデパ行くと1Fの奥澤で買ってました。未だに5～6個残ってます。奥澤は今は店舗が無くなっちゃったのは残念です。
ラジデパ行くと一通り何でも揃うのでラクチン。海神もありますし。昔サンエイで売ってた球用のブロックコンは良かったな～。
100μF＋100μFで500円！ BLUESTARとプリントされたシロモノでしたけど問題なく使えてました。海外向けOEMだったのかな。

シャーシー加工には工具。シャーシー加工終わればアンプも半分完成したようなもんです。アンプ製作は設計と配線が

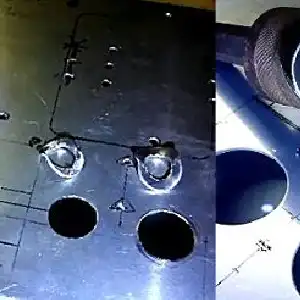

愉しみであって、シャーシー加工は面倒と思われますけどこの加工がまた愉しい。ひと穴ひと穴空けていく進捗過程を

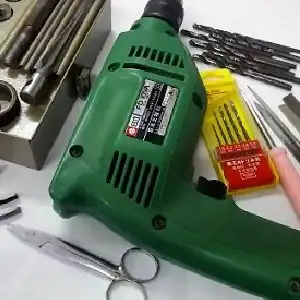

満喫するほど完成後の満足感が大きいのであります。電動ドリルやシャーシーパンチなんかは40年くらい使ってまっす。

トランスというのはイイですね。適度なバンドパスフィルタとして働きますから動作が安定します。広帯域指向の性能原理主義者からは化石とさげすまれるかもしれませんが・・・

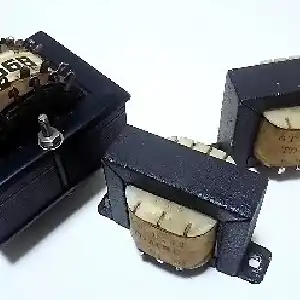

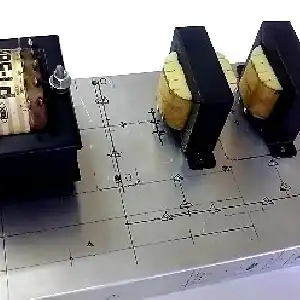

電源トランスと出力トランス。ゴロゴロ転がってる手持ちからチョイス。昔、ゴミ捨て場やゴミ集積所から失敬した機械や
スピーカー等大量。時効かな。　PS テレビがあったらB-CASカードを。運良ければ無料で・・・いやいやそれはあかんで！

ST-17Aの巻線比は1.6：1.0。そこで初段球に活躍期待。出力部は無帰還の3極管PPと決まりましたから、総合的な
音色を鑑みてWEのように高増幅率5極管を使いたい。最初、6267(EF-86)と思いきや9ピン管4本じゃ見た目が平凡。
なら7ピンの6AU6しかないな。Gmが6267の2倍以上という高利得は有難し。結局初段も出力段もラジオ:テレビ球。

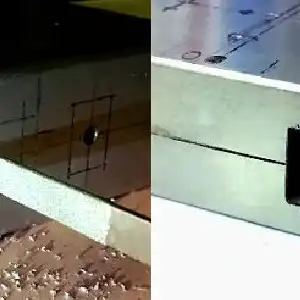

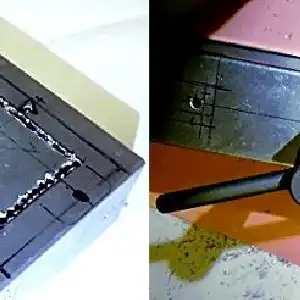

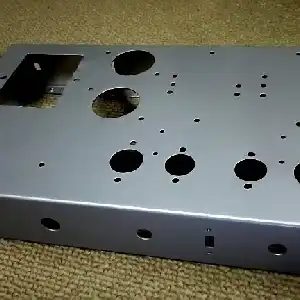

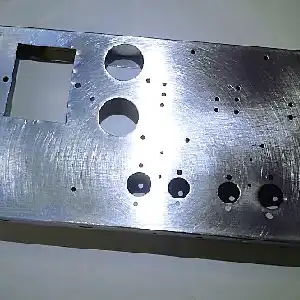

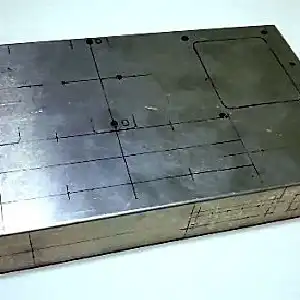

ラインナップ決まったのでテキトーに位置決めして愉しいシャーシー加工。ったら3時間で終了。厚さ1mmだから楽勝。

クリスマスまでに音を出したい。まぁここまでくれば半分完成だもんね。塗装はアイボリーかグレーが宜し。

いにしえの電解ブロックコンを使うので電圧を徐々に上げてエージング。時間がかかります。その後に漏れ
電流を測定。100μA以下であれば合格とします。整流基板にB電源用ブリッジと固定バイアス用－C電源を。

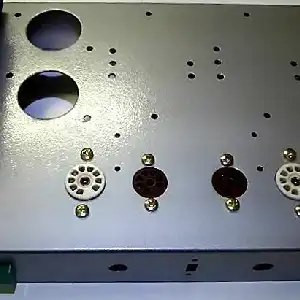

モーレツな勢い。トランス、ブロックコン、ソケット、外装パーツ 取付け完了～。ここまで来りゃ完成同然。

組上がって電圧等を測ってるうちに大変なことが起こってしまったのであります。電源フィルター抵抗に2KΩもの
高抵抗を使ったのは、無帰還アンプであるためのチョークコイル代わりと、抵抗器でドン！と電圧を落とすという
ＷＥ風回路を狙った作戦でした。ところがです。抵抗器が触れないほど熱くなり変色してきました。ってるうちに
電源トランスがボソボソ言い始め煙が出てきました・・・。慌てて電源スイッチＯＦＦ。どうなっちょるんだ～。

歳取ってのメンドーくさいと感覚頼りでの失敗です。まず電源トランス。あきらかな容量不足。アンプが4本で65～70mA
とすれば、この並4ラジオトランスは40～50mAの容量なんでしょう。12BH7Aなんかと高を括っての間違いです。絶縁も
落ちてたのかもしれません。次にフィルター抵抗。2KΩに70mA喰わせる計算をすれば10Wの損失です。20W抵抗を使う
べきでした。プアなアンプだからと感覚で5Wなんか使ったゆえの失態。明日はトランスを乗せ換える大仕事になります。

あらら！　完成間近だと思ったら思わぬ落とし穴ですね。ま、それを克服するのも自作の楽しみでしょう。ガンバッテくださいw。

電源トランス換装って難儀です。既存の限られたシャーシースペースに収まる容量80～100mAの大きなトランス。
それに2次側高圧電圧の合致とヒーター容量。ところがですよ。そんなトランスありましたんです。打ち出の小槌
ポンってね。ソニーのテレコから外しといたのがね。なんとかギリギリ乗っかりそうです。電圧はどうかな。測っ
たら250Vで合致。ただしラグ端子型じゃなくてリード線型。線の太さからヒーター用は1Aと2Aくらいか。合格。

トランスの取り外し。新トランス取付けネジ穴の空け直しと巻線部収納ザグリの拡大を。さて。ぐわっ。ケミコンが邪魔だ。

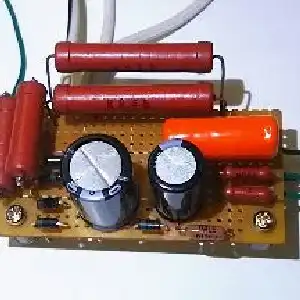

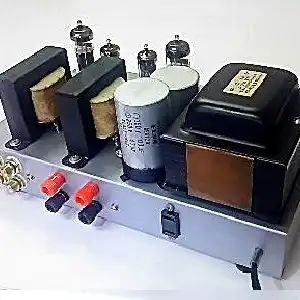

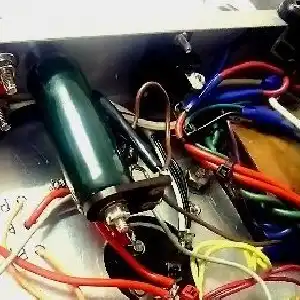

電源トランスを乗せ換えました。リード線型なので配線が這い廻ってます。フィルター抵抗も変更。降ろしたトランスは
ブリッジ整流用でしたけど、換装したトランスは両波整流用なので整流基板も作り替えました。作業が増えて工作満喫～。

全配線完了。測定はテスターでの電圧のみ。音が出たら終了です。この程度のアンプはどこをどう弄ったところで高が知れて
ます。真空管アンプってのはどう作ってもそれなりに音が出てしまう。長所であり短所でもあります。注意点はボリュームの
ケースとドライバートランスのコアケースのアース接地。－電源のDiとケミコンの向きくらいなもんです。めでたしめでたし。

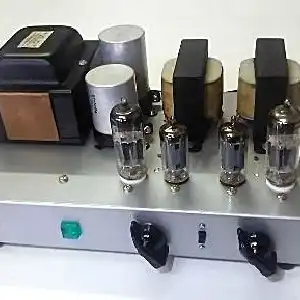

完成の巻。紛うこと無き３極管PPの音。低域の弾力と音場、中高域の凝縮された力感。無帰還アンプの屈託なき勢い。
クリスマスから年末年始はコレで堪能。CDP直結でも大音響。初っ端にジュニア・ウェルズのデルマーク盤でグワ～ン。

おめでとうございます。実装密度が高いですねぇ。妙に凝ってないからストレートな音がするでせう。

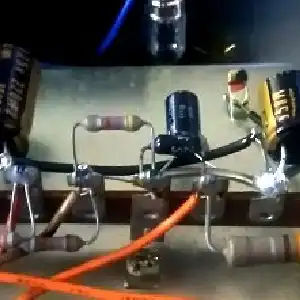

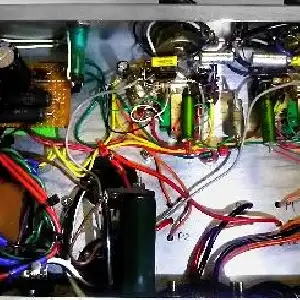

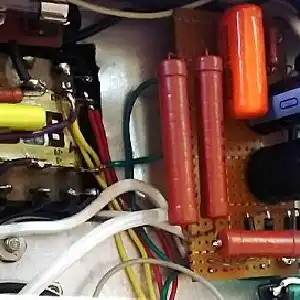

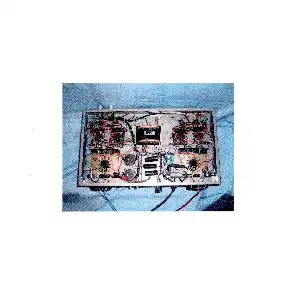

とんだお目汚しで・・・。。。毎度のラグ端子不使用にての空中配線サーカス配線。最高の絶縁体は空気ってことで。
ストックパーツや廃材みたいな部品を繋ぎ合わせても音が出る。電気工作って工程が愉しいし挙句音楽を楽しめます。

年の瀬も押し迫った夜。自作アンプで聴く幸せさ。無帰還なのに予想以上にワイドレンジ。ST-17Aが高性能なのと使用した
アウトプットトランスが意外に優秀なのかもしれません。NFが掛かってないので勢いがあって音数が多く聴こえます。曲に
よってはも少し落ち着いて欲しい気もしますけど。－CバイアスはVRを入れずにFixしましたけど、入れると調整も可能です。

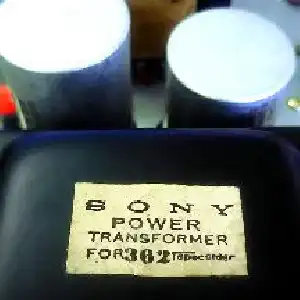

載せ替えた電源トランス。電磁シールド付きです。「ソニー　パワートランス　For 362 テープコーダー」と。
真空管式のオープンリールレコーダーに使われてたんですね。

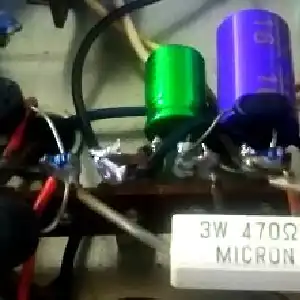

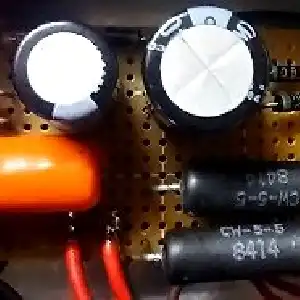

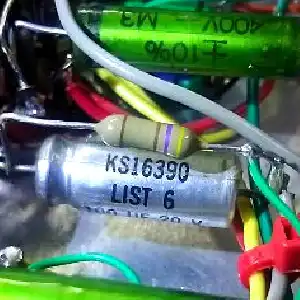

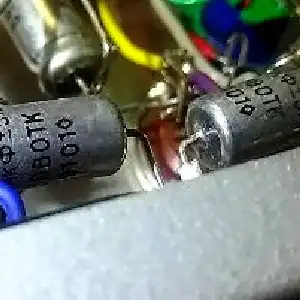

電源のケミコンに抱かせる小容量のフィルムコンを忘れてたので追加しました。ケミコンの動きが鈍る超高域用
ですから0.01～0.1μF位が良いかと。大きい方が良かれと1～10μFなんか入れますと潤いの無い音となり逆効果。

そんなMHz帯の周波数を補償したって、人間の耳じゃ聴こえないんだから意味が無いじゃんと思われますでしょ。
ところが効くんですね。不思議です。音場が広がり、高域が繊細でクリアかつ滑らかに。理由は判りませんけど。

抱かせると書きましたが、＋側はケミコンの＋に、－側はケミコンの－ではなく単独でアースポイント部に直接
配線しました。パラではなく配線図的には独立回路風となります。グランド側の配線は乗り合いしない方が宜し。

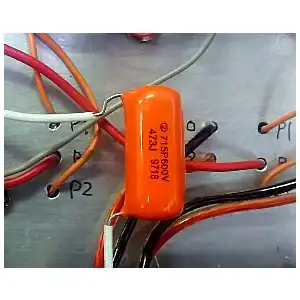

オレンジドロップいいですね。当方も大好きです。見た目に華があります。シズキの黄色いCも性能は良いのでしょうが見た目がイマイチ。

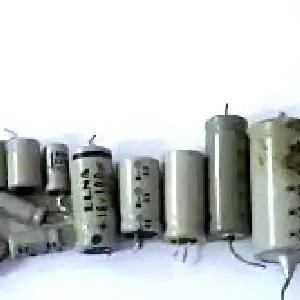

舶来のパーツは綺麗ですよね。国産の地味モノに比較して艶やかです。カップリングに使った独レダーシュタイン製は
シースルーグリーンですし、仏EFCO製はイエロー。綺麗なパーツだと工作意欲も上がります。配線もカラフル華やかに。

錆落とし。クレ556に浸して、超音波洗浄機にかけて、ワイヤーブラシで擦って、ピカールで磨こうっと。

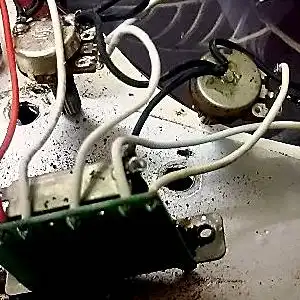

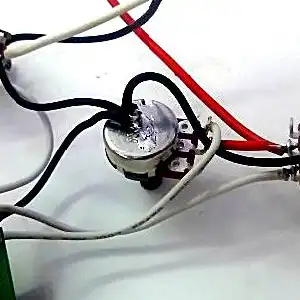

3個のボリューム。回らない。完全固着。分解したところで使えないだろう。なのでパーツ店で購入。新品に限る。
ボリュームケースはすべて繋いでアース。ケースハンダ部はヤスリでギザって。そうしないとポロッと外れたり。

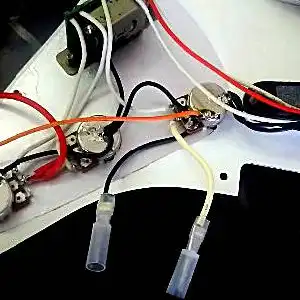

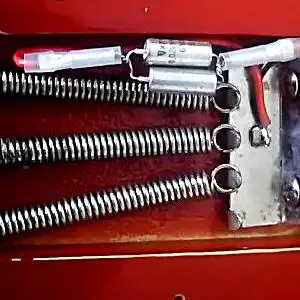

ギター弾きさん達が言うにはトーンコンデンサーで音が大幅に変わるらしい。拙者の堕耳では判らないけど。オーディオ
では絶縁値が重要なんだけど、ギター用途ではリークしてる昔のコンデンサーも人気と。枯れた音がするとかしないとか。

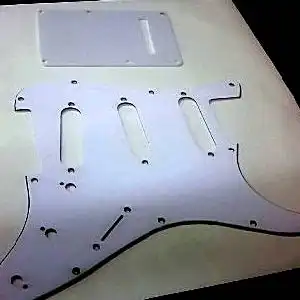

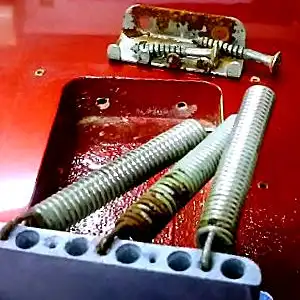

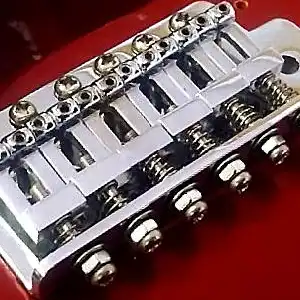

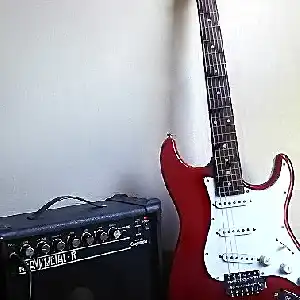

安物ギター完成。綺麗。ストラトキャスターってデザイン、シェイプの素晴らしさは永遠だよね。最初は1950年代でしょ。
2300円GETのグヤのアンプ。オーヴァードライブ出来るしリヴァーブ付きなのも宜し。名前がヘヴィメタRって・・・。。。

毎日走ってますといろいろ不便が。バッテリーが６Vでヘッドライトが暗い。なので補助にとLEDライト追加。

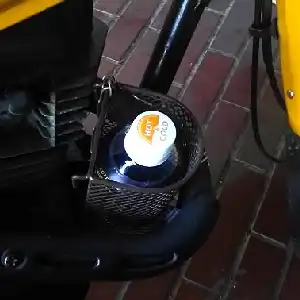

百均で。ドリンクホルダー装着。百均。時計を設置。ホームセンターで９８０円。これでますます楽しめます。

一応、オトキチを自称してますがバイクはやりませんけどクルマは好きですね。

爆走また爆走。してたらエンジンからギャギャギャギャギャ～と異音がしてトルクを失った。これはヤバい。
オーバーヒートだ。もしやと思ったら案の定エンジンオイルが規定以下になってました。今年入れたのにさ。
オイルも燃えてるってことは、もはやエンジンが朽ちかかってるようだ。今後は足し足ししなきゃならんな。
暑いのでオイルは20Wをチョイス。注入はホームセンター97円の漏斗をハサミで切って使用中。中々宜しい。

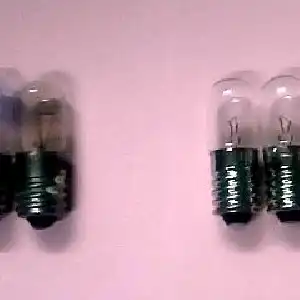

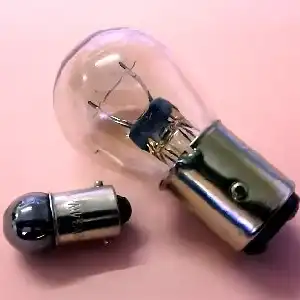

断線したテールランプの球を交換しました。ポジション用とブレーキ用のWフィラメント球です。
これで安全。やっぱ追突されるのが一番怖いからな～。

弱ったバッテリーのまま走ってたらプロントライトのポジションランプ球とニュートラルインジ
ケーターの球も切れてしまった。デフォは6V球なんですが12V球に交換。これで安心安心。

ランプまた断線。近所のバイク屋さんで交換球GET。テールランプ2個と豆球1個で605円でした。
Wフィラメントのテールランプ球は必ず夜間灯用だけが切れる。ブレーキ用は無事なんですけど。

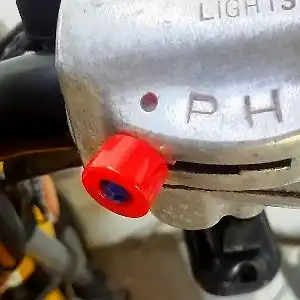

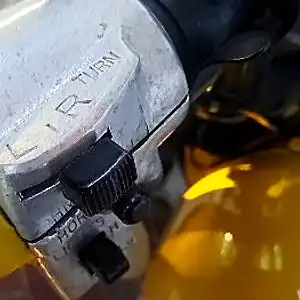

走行中にライト点灯しようとスイッチをスライドさせたらノブが外れて落っこちて行方不明に。
ま、イイや。適当なモノないかな。あったあった。スピーカー端子の絶縁部。これは使い良い。
